上期講到含Cu抗菌不銹鋼通過抗菌熱處理才能夠釋放具有殺菌功能的金屬Cu離子。

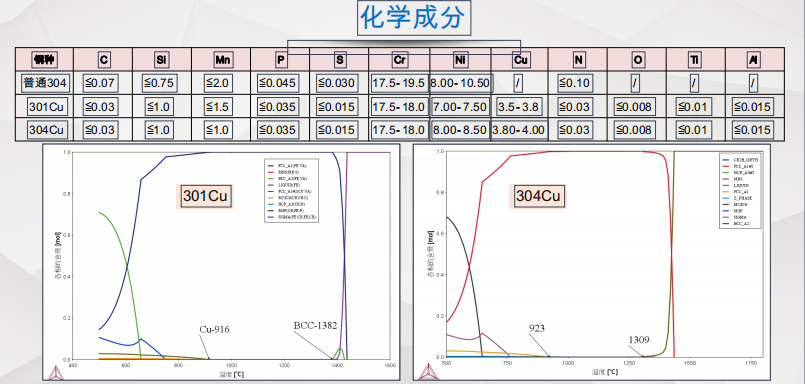

廣青300系抗菌不銹鋼分為301Cu與 304Cu兩個鋼種，Cr、Ni等主要元素含量與304相當，在此基礎上添加3.5-4.0%的Cu元素，從計算機模擬相圖可以看出廣青300系抗菌不銹鋼具有廣闊的奧氏體單相區，在一定溫度與時間的抗菌熱處理后可以析出富Cu相提高不銹鋼的抗菌性能 。

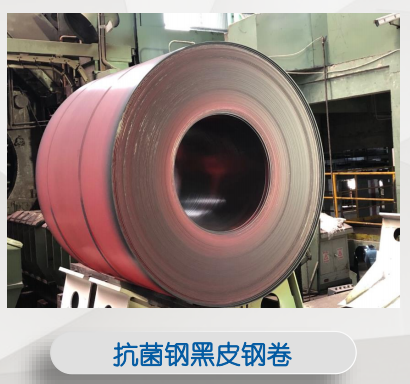

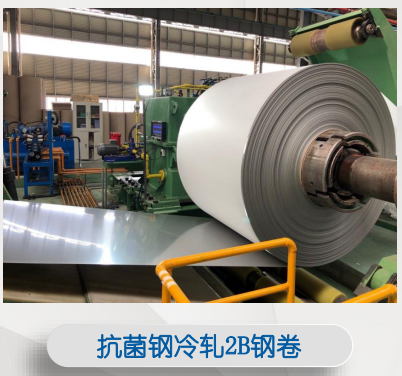

而因為廣青300系抗菌不銹鋼中銅的加入量超過3%，Cu不銹鋼在高溫下長時間保溫后, 在氧化氣氛中在鋼的表面氧化層中富集Cu的化合物該化合物層約在1100℃時熔化并侵蝕鋼表面層晶界, 導致熱加工變形時開裂，使材料有效熱加工區間減小，熱軋鋼卷容易出現裂邊等缺陷，增大了生產難度，廣青的技術和生產單位深入研究、齊心協力，妥善決了相關缺陷，目前產出的鋼卷邊部和表面質量均較好。

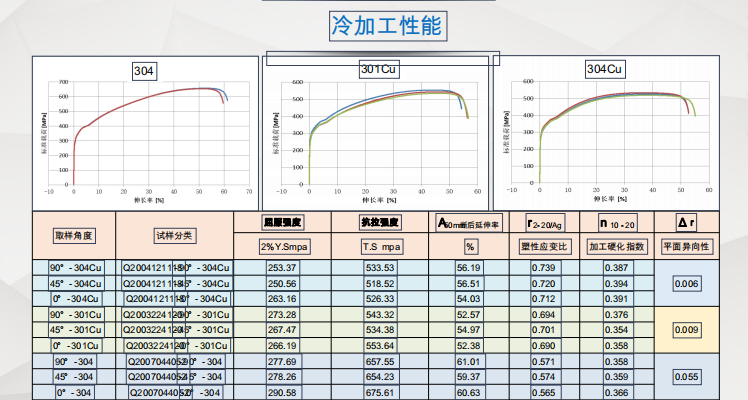

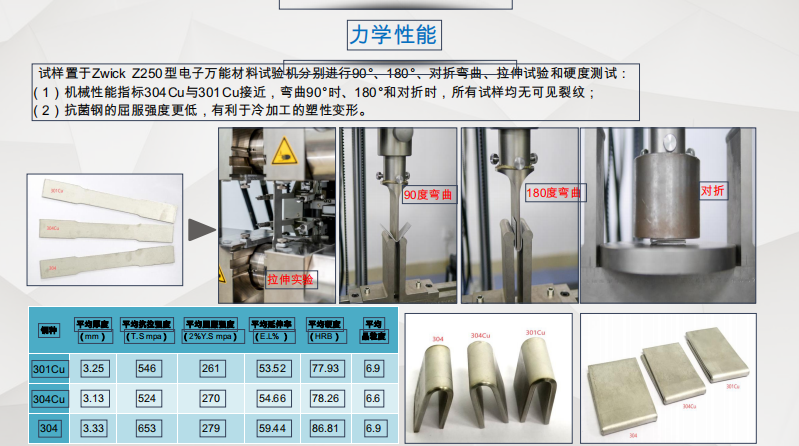

硬指n、r值反映了金屬抵抗材料繼續塑性變形的力，304/301Cu/304Cu鋼種的n、r值依次增大，代表抗菌鋼的均勻變形能力、拉延能力強，沖壓性能好，且Δr趨近于0，各向異性小，有利于下游的沖壓成型。

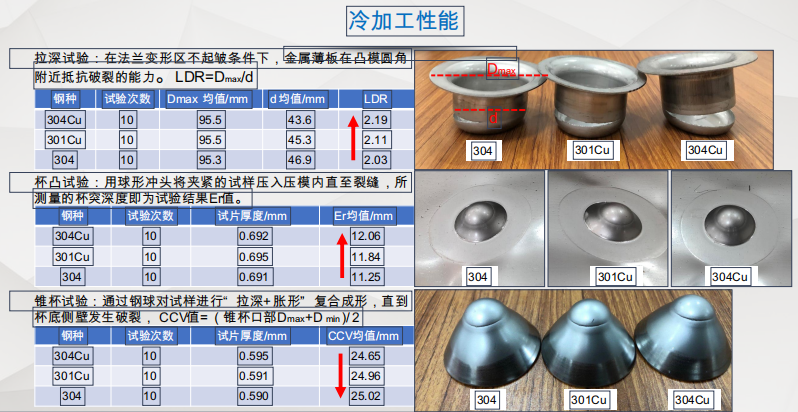

相同條件下的LDR、Er值越大，CCV值越小，說明304Cu的拉伸性能和“拉深+脹形”復合成型性較優異。

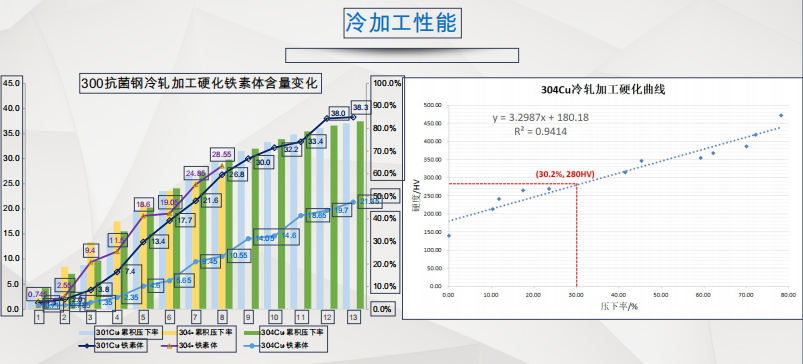

在冷加工變形件相同或接近下，301Cu、304Cu抗菌鋼的形變后鐵素體含量相較與普通304明顯減少，在累計壓下率達50%時，304Cu鐵素體含量僅為5%，加工成型性優異，在生產保溫杯、廚水槽等產品時更具優勢。且可根據壓下量計算加工硬化程度，為硬態板的開發利用提供參考。

最后，青和作為廣青抗菌不銹鋼代理商，有責任也有義務給大家提供優質抗菌不銹鋼以及優良的服務。感謝大家多年來對青和的支持！
